Röhrenaudion für das 40m Band

Tja was soll ich sagen?
Als absoluter Anhänger der Röhrentechnik musste ich dieses Gerät nachbauen!
Dieser Audion Empfänger stammt in seiner Grundschaltung aus einem alten Buch von 1977 mit dem Titel "Amateurfunk", von Karl-Heinz Schubert.
Der Nachbau ist nun auch schon über 20 Jahre her aber der Empfänger läuft wie am ersten Tag. :-)
Ich habe die Schaltung noch ein wenig erweitert und eine Vorstufe mit Eingangsbandfilter sowie eine zweistufige Verstärkerstufe für den Lautsprecherbetrieb eingebaut.
So ist ein durchaus brauchbarer Empfänger für den Bereich von 6,6 bis 7,5 MHz entstanden.
Also für das 40m Amateurfunkband + / - etwas Rundfunkbereich.
Es macht einfach nur Spaß mit so einem alten Empfängertyp auf der Kurzwelle unterwegs zu sein.

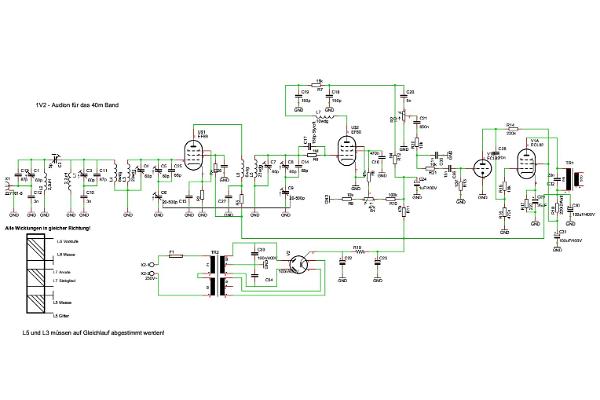

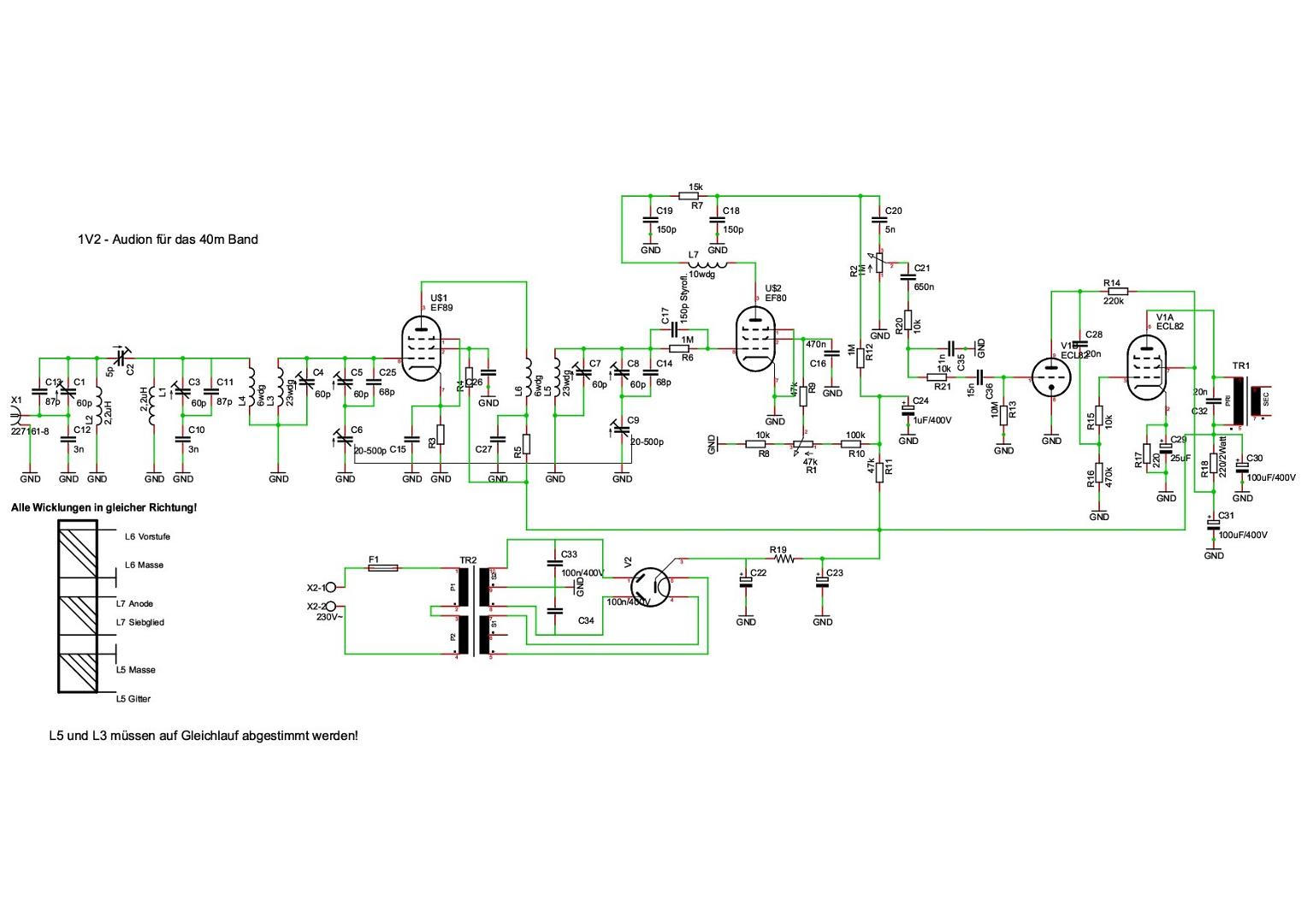

Schaltung des Röhrenaudions
Ich habe die Wickldaten der Oszillatorspule etwas genauer dargestellt!
1V2 Audion 40m Amateurfunkband

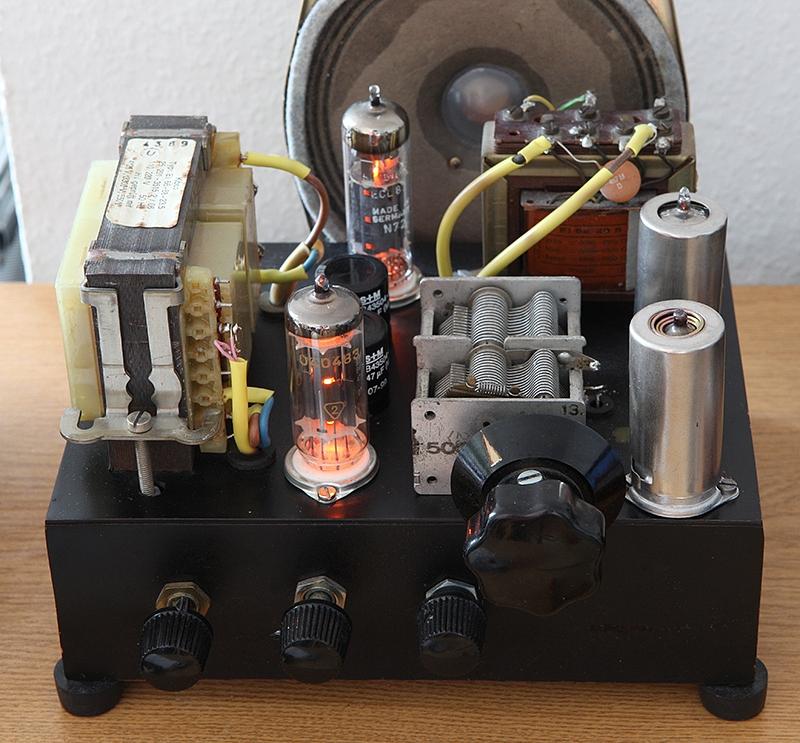

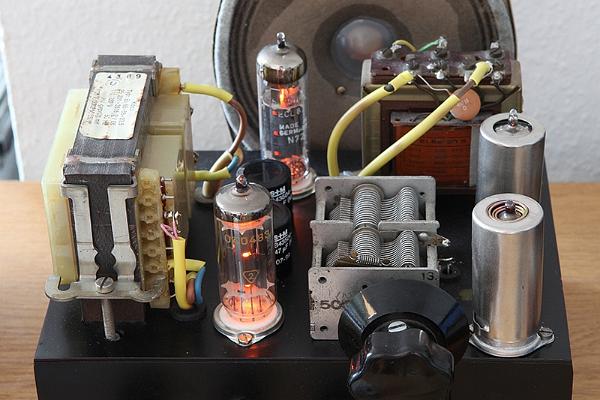

Mein selbstgebauter und optimierter Kurzwellen-Audion für das 40m Band.
Es handelt sich um einen 1V2. Also HF-Vorstufe mit EF89 und einer zweistufiger Endstufe mit ECL82. Im Oszillator werkelt eine EF80 und die Gleichrichtung übernimmt eine EZ80

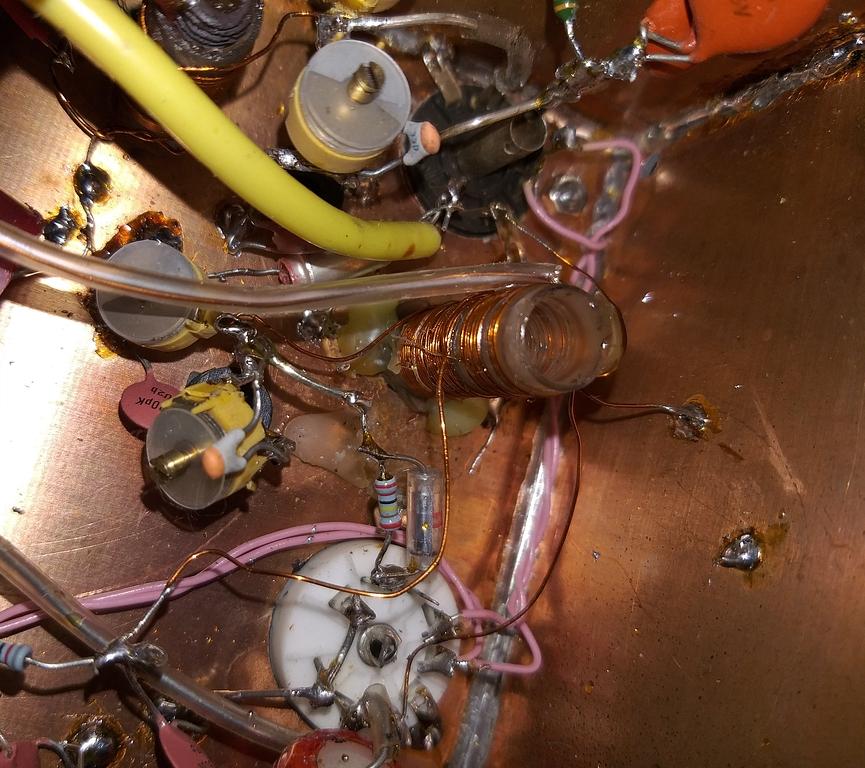

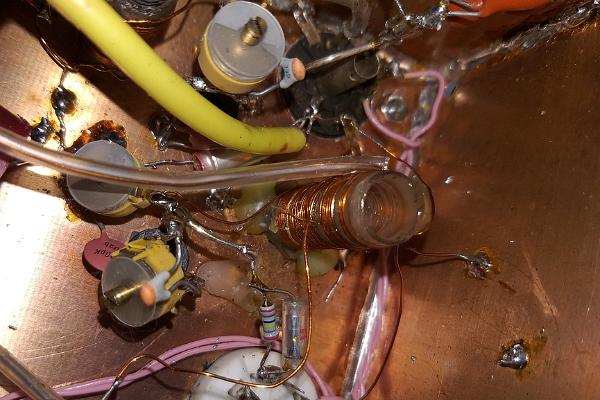

Oszillator
Naja, etwas angelehnt an die alten Röhrengeräte aus den 40igern ist hier der Oszillatorkreis zu sehen. Der übrigens sehr stabil ist.

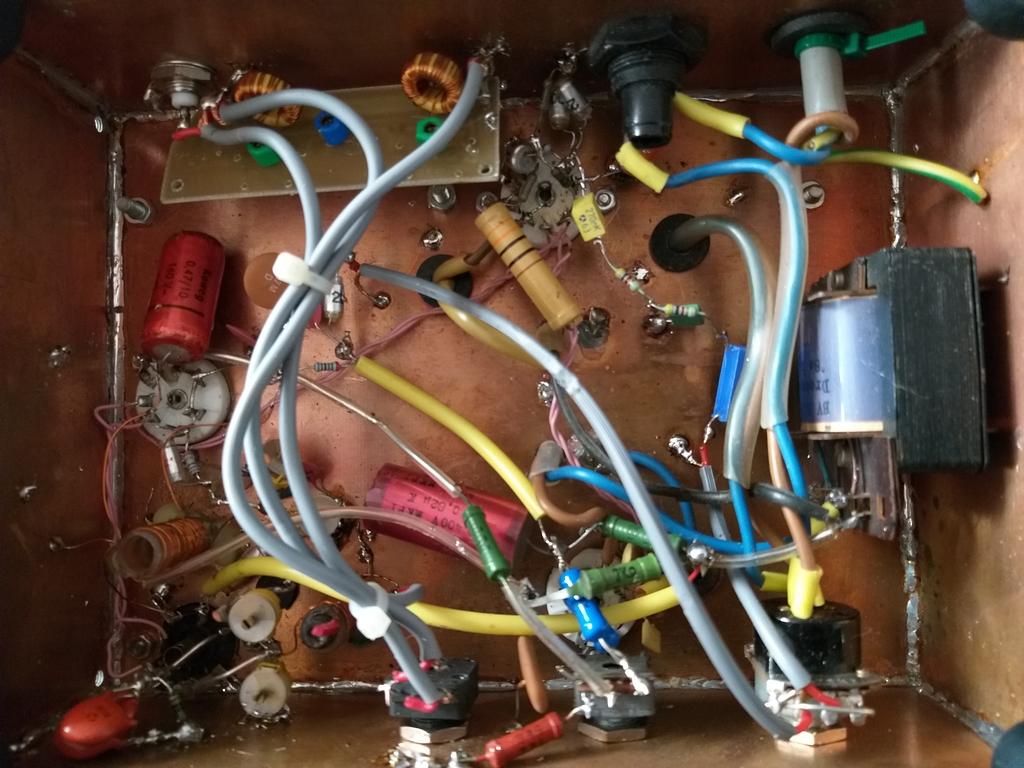

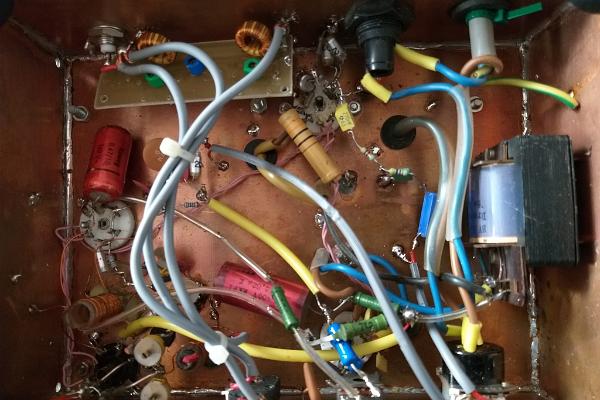

Aufbau Verdrahtung
Oben ist ein zweistufiger Bandpass mit Ringkernen zu sehen. So bekommt das Gerät auch an größeren Antennen eine sehr gute Entkopplung vom Oszillator und ein verbesserte Trennschärfe.
